小屋裏調査の診断機材と風景
1.調査準備

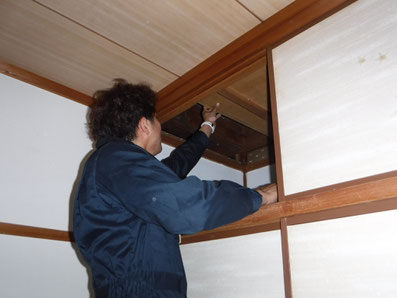

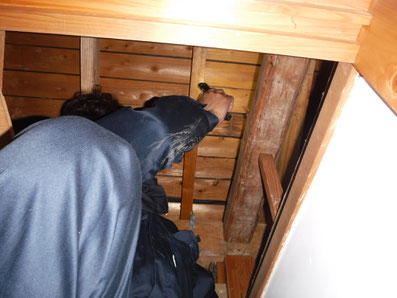

小屋裏(屋根裏)へは和室の押入れから進入します。押入れ上部の板は押し上げると開くようになっています。室内調査ではわからない雨漏れ事象などを、小屋裏空間で発見することもあります。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=397x10000:format=jpg/path/s50fa3169433e3326/image/ifba45a3bb0a9f2db/version/1560926425/image.jpg)
![](https://image.jimcdn.com/app/cms/image/transf/dimension=397x10000:format=jpg/path/s50fa3169433e3326/image/i5cf11de5c84a8227/version/1560926436/image.jpg)
2.構造材のチェック
小屋裏空間を構成する構造材を目視点検します。新築当時の金物設置状況や、筋交い寸法の確認などを行います。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=397x10000:format=jpg/path/s50fa3169433e3326/image/i8c56df562ed72154/version/1560926837/image.jpg)

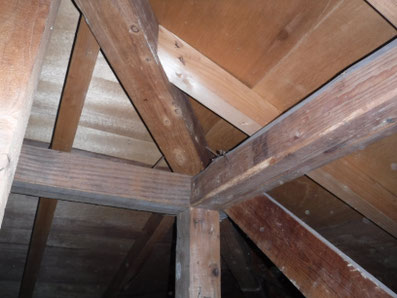

桁廻り、火打ち梁の状況
![](https://image.jimcdn.com/app/cms/image/transf/dimension=397x10000:format=jpg/path/s50fa3169433e3326/image/i92c59697f3ea9b1a/version/1560926849/image.jpg)

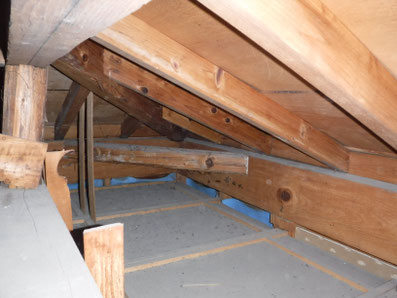

隅棟、小屋束、雲筋交いの状況
![](https://image.jimcdn.com/app/cms/image/transf/dimension=397x10000:format=jpg/path/s50fa3169433e3326/image/i922476ca0427a161/version/1560927003/image.jpg)

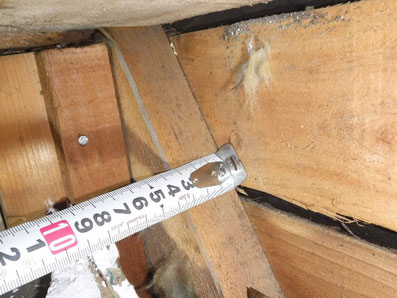

筋交い寸法、端部の状況
![](https://image.jimcdn.com/app/cms/image/transf/dimension=397x10000:format=jpg/path/s50fa3169433e3326/image/i9e107f515c3607da/version/1560927016/image.jpg)

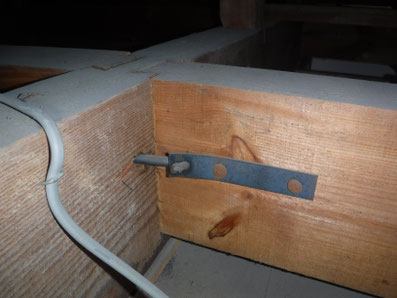

桁の金物状況
3.断熱材の施工状況
調査項目には入っていませんが、床下や小屋裏の進入調査を行うと、断熱材の施工状況を確認することができます。
![](https://image.jimcdn.com/app/cms/image/transf/dimension=397x10000:format=jpg/path/s50fa3169433e3326/image/i47956d6570fb29c5/version/1560927292/image.jpg)

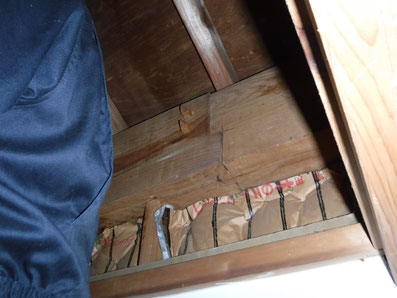

天井板より上部まで施工された壁の断熱材
![](https://image.jimcdn.com/app/cms/image/transf/dimension=362x10000:format=jpg/path/s50fa3169433e3326/image/i552baf7183d59e87/version/1566269433/image.jpg)
天井断熱材
